貼片鉭電容封裝尺寸
更新時間：2021-01-26
其實貼片鉭電容知道了電容量和耐壓值即可查詢到相應的鉭電容封裝尺寸，同時也可以通過鉭電容封裝尺寸找到貼片鉭電容有哪些容量和耐壓等級。
目錄
一、AVX貼片鉭電容的封裝尺寸
二、KEMET貼片鉭電容的封裝尺寸
三、NEC貼片鉭電容的封裝尺寸
四、AVX貼片鉭電容容量和額定電壓對照
五、NEC貼片鉭電容容量和額定電壓對照表
一、AVX貼片鉭電容的封裝尺寸
| 封裝尺寸：毫米（英寸） | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

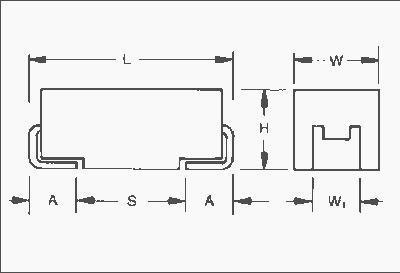

 AVX貼片鉭電容封裝外形圖 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 封裝尺寸：毫米（英寸） |
|

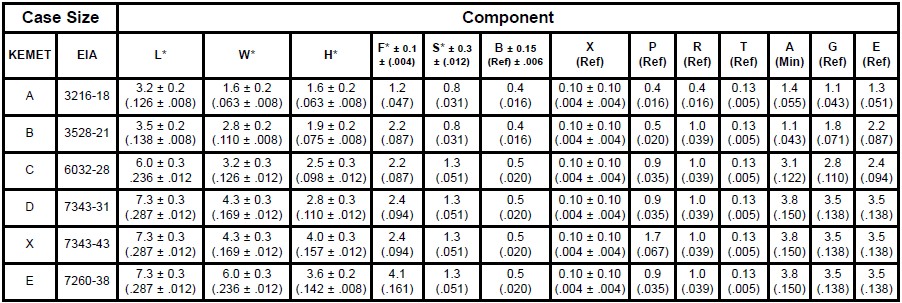

KEMET（基美）貼片鉭電容封裝外形圖
說明：KEMET貼片鉭電容的封裝有ABCDXE6種，其中ABCD跟AVX貼片鉭電容的封裝尺寸一樣的，X跟AVX的E是一樣的
|
三、NEC貼片鉭電容封裝尺寸
| Case code | EIA code | L | W1 | W2 | H | Z |
|
J |
– |
1.6 0.1 (0.061 0.004) | 0.8 0.1 (0.031 0.004) | 0.6 0.1 (0.024 0.004) | 0.8 0.1 (0.031 0.004) | 0.3 0.15 (0.012 0.006) |
|
P |
2012 |
2.0 0.2 (0.079 0.008) | 1.25 0.2 (0.049 0.008) | 0.9 0.1 (0.035 0.004) | 1.1 0.1 (0.043 0.004) | 0.5 0.1 (0.020 0.004) |
|
A2 |
3216L |
3.2 0.2 (0.126 0.008) | 1.6 0.2 (0.063 0.008) | 1.2 0.1 (0.047 0.004) | 1.1 0.1 (0.043 0.004) | 0.8 0.2 (0.031 0.008) |
|
A |
3216H |
3.2 0.2 (0.126 0.008) | 1.6 0.2 (0.063 0.008) | 1.2 0.1 (0.047 0.004) | 1.6 0.2 (0.061 0.008) | 0.8 0.2 (0.031 0.008) |
|
B3 |
– |
3.5 0.2 (0.138 0.008) | 2.8 0.2 (0.110 0.008) | 2.2 0.1 (0.087 0.004) | 1.1 0.1 (0.043 0.004) | 0.8 0.2 (0.031 0.008) |
|
B2 |
3528 |
3.5 0.2 (0.138 0.008) | 2.8 0.2 (0.110 0.008) | 2.2 0.1 (0.087 0.004) | 1.9 0.2 (0.075 0.008) | 0.8 0.2 (0.031 0.008) |
|
C2 |
– |
6.0 0.2 (0.138 0.008) | 3.2 0.2 (0.126 0.008) | 2.2 0.1 (0.087 0.004) | 1.4 0.1 (0.055 0.004) | 1.3 0.2 (0.051 0.008) |
|
C |
6032 |
6.0 0.2 (0.236 0.008) | 3.2 0.2 (0.126 0.008) | 2.2 0.1 (0.087 0.004) | 2.5 0.2 (0.098 0.008) | 1.3 0.2 (0.051 0.008) |
|
V |
– |
7.3 0.2 (0.287 0.008) | 4.3 0.2 (0.169 0.008) | 2.4 0.1 (0.094 0.004) | 1.9 0.1 (0.075 0.004) | 1.3 0.2 (0.051 0.008) |
|
D |
7343 |
7.3 0.2 (0.287 0.008) | 4.3 0.2 (0.169 0.008) | 2.4 0.1 (0.094 0.004) | 2.8 0.2 (0.110 0.008) | 1.3 0.2 (0.051 0.008) |
四、AVX貼片鉭電容容量和額定電壓對照(字母表示封裝大小)
知道貼片鉭電容的容量和耐壓值即可查詢到相應的封裝尺寸，同時也可以在下表找到貼片鉭電容有哪些容量和耐壓等級。
| 電容量 | 85°C時DC額定電壓（VR） | |||||||||
| μF | Code | 2.5V (e) | 4V (G) | 6.3V (J) | 10V (A) | 16V (C) | 20V (D) | 25V (E) | 35V (V) | 50V (T) |
|
0.10 0.15 0.22 |
104 154 224 |
A A A |
A A/B A/B |
|||||||
|
0.33 0.47 0.68 |
334 474 684 |
A A |
A A/B A/B |
B B/C B/C |
||||||
|
1.0 1.5 2.2 |
105 155 225 |
A |
A A A/B |
A A/B A/B |
A/B A/B/C A/B/C |
B/C C/D C/D |
||||
|
3.3 4.7 6.8 |
335 475 685 |
A |
A A |
A/B A/B A/B |
A/B A/B A/B/C |
A/B B B/C |
B/C B/C/D C/D |
C/D D D |
||
|
10 15 22 |
106 156 226 |
A A A |
A A/B A/B |
A/B/C A/B/C B/C/D |
B/C B/C B/C/D |
C/D C/D C/D |
C/D/E C/D D/E |
D/E E V |
||
|
33 47 68 |
336 476 686 |
A A |
A A B |
A A/B/C B/C |
A/B/C B/C B/C |
B/C/D C/D C/D |
C/D C/D/E D/E |
D/E D/E E/V |
D/E/V E/V V |
|
|
100 150 220 |
107 157 227 |
B B B/D |
B B/C B/C/D |
B/C C/D C/D/E |
C/D C/D/E D/E |
D/E D/E/V E/V |
D/E/V E/V |
V | ||
|
330 470 680 |
337 470 680 |
D C/D D/E |
C/D D/E D/E |
D/E D/E/V E/V |
D/E/V E/V |
|||||
|
1000 1500 2200 |
108 158 228 |
D/E D/E/V V |
D/E/V E/V |
V | ||||||
|
Rated voltage Capacitance (V) ( F) |
2.5 V | 4 V | 6.3 V | 10 V | 16 V | |
|
0E |
0G | 0J | 1A | 1C | ||
| 2.2 | 225 | J | J | |||
| 3.3 | 335 | J, P | A | A | ||
| 4.7 | 475 | J, P | A2, A | B2 | ||
| 6.8 | 685 | P, A | A, B2 | B2 | ||
| 10 | 106 | J, P, A | P, A2, A | A2, A, B2 | B2 | |
| 15 | 156 | A2, A, B2 | B2, C | |||
| 22 | 226 | P | P, A2, B2 | A2, A, B3, B2 | B3, B2, C | [C2(70)] |
| 33 | 336 | A | A, B3, B2 | B3, B2, C, [C2(70)] | [V(70)] | |
| 47 | 476 | A, B3 | B3, B2, C | B2, C, V, D | D, [V(70)] | |
| 68 | 686 | C2, C | B2, C, [C2(55)] | V, D, [C(55)] | ||
| 100 | 107 | B3 | B3, B2, C2 | B2, C, [C2(70)] | V, D | |
| 150 | 157 | B2, C | C, V, D, [C(18)] | D | ||
| 220 | 227 | B2 | C, V, D | V, D, [V(12)] | D | |
| 330 | 337 | V, [C(25/18)] | D, [V(12)] | D | ||
| 470 | 477 | V | D | |||
| 680 | 687 | D | D | |||
| 1000 | 108 | D | ||||
