時間繼電器的作用和原理
更新時間：2023-12-05
時間繼電器是一種自動控制電器，它的主要功能是在接收到信號后，經過一段預設的時間延遲后，自動切換電路的開關狀態。這種設備在許多應用中都發揮著關鍵作用，包括電力系統、自動化設備、家用電器等。那么，時間繼電器是如何工作的呢？本文將詳細介紹時間繼電器的作用和原理。
一、時間繼電器的作用
時間繼電器的主要作用是在預定時間后對電路進行控制。它可以將輸入信號（通常是電信號）延遲一定的時間，然后輸出信號（也是電信號）。這個延遲時間可以通過調整時間繼電器的設定值來控制。
控制電路的開關：時間繼電器可以根據預設的時間延遲來自動切換電路的開關狀態，從而實現對電路的控制。
保護電路：在電力系統中，時間繼電器可以用于保護電路免受過載或短路的影響。當電流超過設定值時，時間繼電器會立即切斷電路，防止電路損壞。
實現自動化控制：在自動化設備中，時間繼電器可以實現對設備的自動控制，提高生產效率和設備的使用壽命。

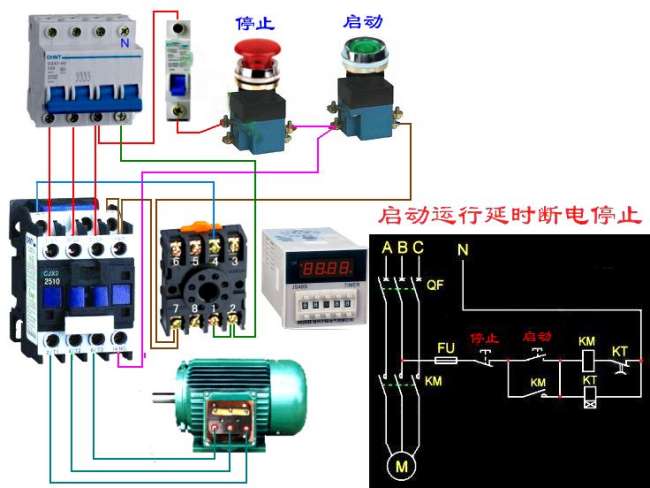

例如，在工業生產線上，我們可能需要一個設備在收到啟動信號后，延遲一段時間才開始運轉。這時，我們就可以使用時間繼電器來實現這個功能。當啟動信號到來時，時間繼電器開始計時，一旦達到預設的延遲時間，時間繼電器就會輸出一個控制信號，使設備開始運轉。
二、時間繼電器的原理
時間繼電器的工作原理通常包括以下三個主要部分：感應機構、延時機構和執行機構。
感應機構：當輸入信號（如電信號）到達時，感應機構會接收到這個信號并開始計時。
延時機構：接收到輸入信號后，延時機構會開始計時。這個計時過程可以是機械的（如使用鐘表或齒輪），也可以是電子的（如使用集成電路或微處理器）。
執行機構：一旦延時機構的計時結束，執行機構就會執行預設的操作，如打開或關閉一個開關，或者輸出一個電信號。
時間繼電器的工作原理主要基于電磁效應和機械效應。以下是其工作原理的詳細步驟：
接收信號：當時間繼電器接收到外部信號時，例如電壓或電流的變化，它會開始工作。
產生磁場：接收到信號后，時間繼電器的線圈會產生磁場。這個磁場會吸引鐵芯，使鐵芯移動。
切換觸點：鐵芯的移動會帶動觸點切換，從而實現電路的開關狀態的改變。這個過程通常需要一段時間，這個時間就是預設的時間延遲。
斷開電路：當預設的時間延遲結束后，時間繼電器會自動斷開電路，恢復到初始狀態，等待下一次的信號輸入。
三、時間繼電器的種類
1、按工作原理分類
按其工作原理的不同，時間繼電器可分為空氣阻尼式時間繼電器、電動式時間繼電器、電磁式時間繼電器、電子式時間繼電器等。

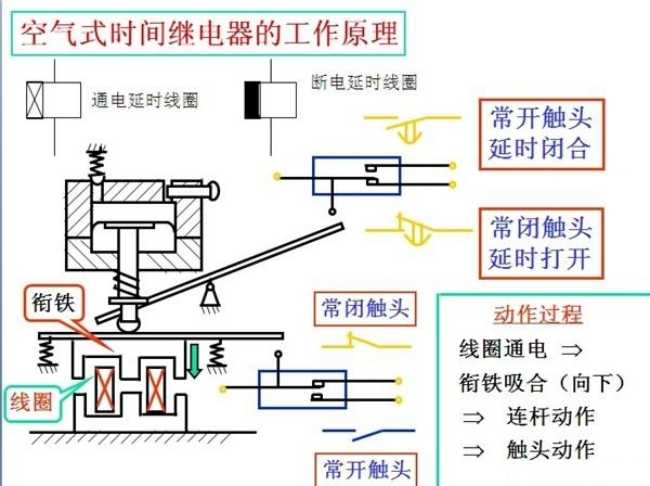

(1)空氣阻尼式時間繼電器利用空氣通過小孔時產生阻尼的原理獲得延時。其結構由電磁系統、延時機構和觸頭三部分組成。電磁機構為雙口直動式，觸頭系統為微動開關，延時機構采用氣囊式阻尼器。
(2)電子式時間繼電器
電子式時間繼電器是利用RC電路中電容電壓不能躍變，只能按指數規律逐漸變化的原理，即電阻尼特性獲得延時的。
特點：延時范圍廣，最長可達3600 S，精度高，一般為5%左右，體積小，耐沖擊震動，調節方便。
(3)電動機式時間繼電器
電動機式時間繼電器是利用微型同步電動機帶動減速齒輪系獲得延時的。
特點：延時范圍寬，可達72小時，延時準確度可達1%，同時延時值不受電壓波動和環境溫度變化的影響。
電動機式時間繼電器的延時范圍與精度是其他時間繼電器無法比擬的，其缺點是結構復雜、體積大、壽命低、價格貴，準確度受電源頻率影響。
(4)電磁式時間繼電器。電磁式時間繼電器是利用電磁線圈斷電后磁通緩慢衰減的原理使磁系統的銜鐵延時釋放而獲得觸點的延時動作原理而制成的，它的特點是觸點容量大，故控制容量大，但延時時間范圍?。壬圆?，主要用于直流電路的控制中。
2、按延時方式分類
根據其延時方式的不同，時間繼電器又可分為通電延時型和斷電延時型兩種。
(1)通電延時型時間繼電器在獲得輸入信號后立即開始延時，需待延時完畢，其執行部分才輸出信號以操縱控制電路；當輸入信號消失后，繼電器立即恢復到動作前的狀態。
(2)斷電延時型時間繼電器恰恰相反，當獲得輸入信號后，執行部分立即有輸出信號；而在輸入信號消失后，繼電器卻需要經過一定的延時，才能恢復到動作前的狀態。
